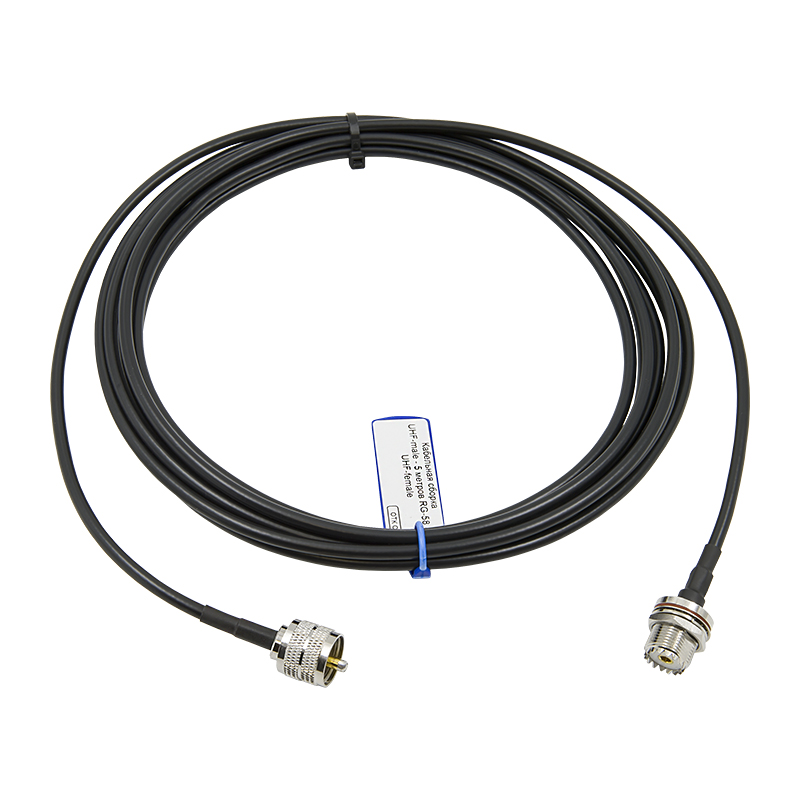

Кабельная сборка с коннекторами UHF-male и UHF-female работает как готовый удлинитель для CB- и VHF-радиостанций: штекер на одном конце соединяется с рацией или существующим антенным кабелем, а розетка на другом принимает ответную вилку, продлевая линию сразу на пять метров.

Когда нужен удлинитель UHF?

На частотах CB-диапазона (27 МГц) и VHF (136–174 МГц) волновое сопротивление разъема, которое у UHF колеблется в широком диапазоне, практически не влияет на дальность связи — эти частоты не так чувствительны к точному согласованию, как более высокочастотное оборудование. Поэтому UHF остается популярным разъемом для морских, автомобильных и любительских радиостанций, хотя в профессиональной ВЧ-технике его давно вытеснили более прецизионные коннекторы N, SMA и другие.

Перечислим распространенные ситуации, когда может понадобиться удлинитель UHF:

• Штатного антенного провода не хватает до места установки рации в кабине автомобиля или помещении;
• Нужно нарастить линию к антенне на мачте судна;
• Временное удлинение при настройке или проверке радиостанции в другой конфигурации;
• Замена поврежденного участка трассы без переустановки всего кабеля.

Из чего сделана линия удлинителя?

В сборке использован кабель RG-58 A/U. Он состоит из медной жилы ⌀1,00 мм в изоляции из вспененного полиэтилена ⌀2,90 мм. Защита от помех и наводок обеспечена двойным экраном из фольги и оплетки (луженый алюминий). Снаружи — черная ПВХ-оболочка ⌀5,00 мм, которая выдерживает температуры от -60°С до +70°С.

На пятиметровом отрезке потери минимальны: около 0,73 дБ на частоте 150 МГц и порядка 1,04 дБ на частоте 280 МГц. При использовании с радиостанциями это не сказывается на слышимости и дальности связи.

Штекер и розетка на концах

Со стороны штекера — обжимной UHF-male (PL-259): центральный контакт припаивается к жиле, а металлическая гильза-втулка обжимается кримпером. Шов обжима закрывается термоусадкой от влаги. Розетка UHF-female на другом конце сделана с гайкой — ее можно закрепить не только на ответном штекере, но и в отверстии панели прибора, если нужно вывести антенный вход наружу корпуса. Такая универсальность и превращает связку male-female в удобный удлинитель: один конец продолжает существующую линию, а другой при необходимости превращается в стационарный ввод на корпусе.

Каждую готовую сборку мы проверяем на дефекты монтажа:

• Качество обжима;
• Прохождение сигнала по проводнику;
• Отсутствие повреждений экрана;
• Целостность термоусадки.

Такая проверка отсеивает те редкие случаи, когда контакт снаружи выглядит аккуратно, а внутри разъема контакт нестабилен. В продажу уходят только рабочие экземпляры!

Оформите заказ через корзину на сайте. Доставка по России работает через транспортные компании. Нужна другая длина или комбинация разъемов? Соберем индивидуально. Возникли вопросы — звоните по номеру 8 (800) 777-54-20!
