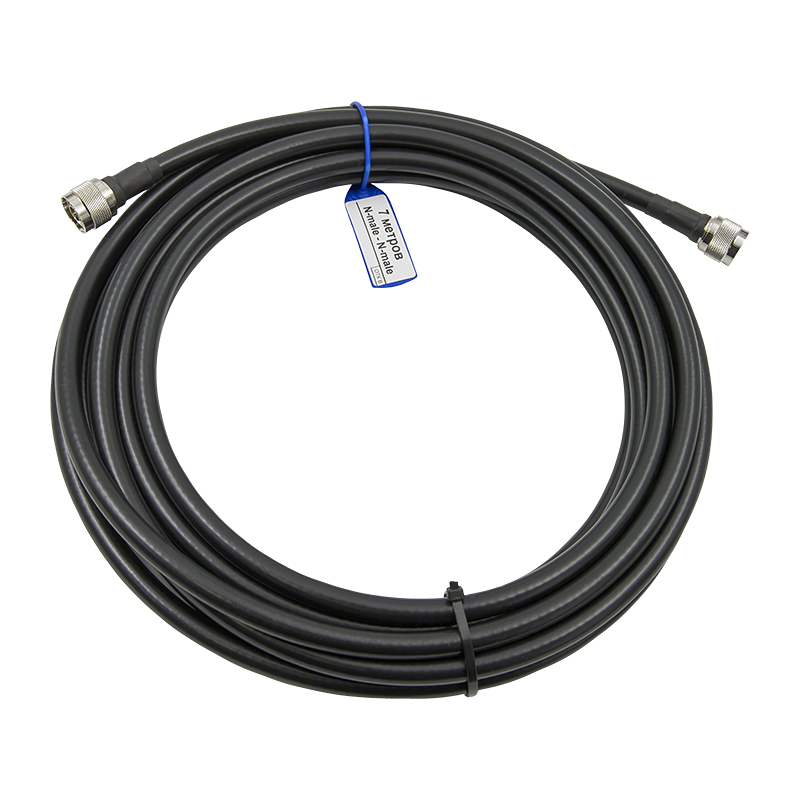

7-метровый коаксиальный джампер с одинаковыми вилками N-male на обоих концах. Кабельная сборка соединяет два устройства с ответными розетками N-female напрямую — антенну и репитер, усилитель и сплиттер, прибор и тестируемый компонент. В основе — кабель 8D-FB диаметром 10,15 мм: на семи метрах он дает потери, которыми в большинстве систем можно пренебречь. На кабеле закреплена бирка с маркировкой и параметрами.

Почему 8D-FB, а не более дешевый кабель?

На семи метрах разница в затухании между 8D-FB и более тонкой серией 5D-FB невелика, но она есть. 8D-FB теряет около 0,95 дБ на частоте 900 МГц и около 1,8 дБ на частоте 2700 МГц — это более чем в полтора раза меньше, чем у 5D-FB на аналогичной длине. Выбор в пользу более толстого кабеля оправдан, когда сигнал изначально слабый и каждый дополнительный децибел на входе усилителя или роутера имеет значение.

Также диаметр 10,15 мм обеспечивает запас по затуханию на случай, если впоследствии трасса будет удлинена. Если к семиметровой сборке добавить еще 10–15 метров, суммарные потери на 8D-FB останутся в пределах допустимого, тогда как более тонкий кабель может выйти за пределы бюджета системы.

Типичные сценарии применения:

• Соединение антенны с репитером или усилителем, когда оборудование стоит в одной точке, а антенна — на небольшом удалении на том же уровне;
• Коммутация пассивных компонентов антенной системы — сплиттеров, диплексеров, аттенюаторов — с разъемами N-female на корпусах устройств;
• Подключение антенны к WiFi-оборудованию, когда прибор стоит внутри помещения, а антенна — снаружи или в соседнем помещении;
• Временные подключения на испытательных стендах, где компоновка меняется и нужен надежный межблочный кабель средней длины.

Разъемы N-male для радиотехники

На обоих концах стоят вилки серии N. Конфигурация «вилка — вилка» означает, что оба конца трассы должны быть оснащены розетками N-female — на антенне и на входном порту оборудования.

• Прочный разъем 50 Ом с резьбовым соединением. Резьба удерживает контакт без ослабления при вибрации и боковых нагрузках. Крупный корпус удобен при подключении в стесненных условиях: гайку можно затянуть даже в перчатках. Благодаря надежности и эффективности, разъемы N давно стали отраслевым стандартом на антенных портах репитеров, усилителей и профессиональных приборов;
• Разъемы зафиксированы обжимом. Кримпер равномерно обжимает гильзу вокруг хвостовой части коннектора и намертво фиксирует его без люфта. Место стыка закрыто термоусадкой. Центральный пин соединен с жилой пайкой;
• Линия 8D-FB в исполнении Baltic Signal. Мы используем кабель CCA PVC собственного производства. Центральная жила выполнена из омедненного алюминия сечением 2,56 мм. Два экранирующих слоя — фольга и оплетка из алюминиево-магниевой проволоки — эффективно подавляют наружные помехи и не позволяют кабелю излучать сигнал вовне. Снаружи — черная ПВХ-оболочка диаметром 10,15 мм;
• Совместимость с уличной прокладкой. Диапазон рабочих температур — от -60°C до +75°C, что допускает эксплуатацию на улице и внутри зданий. Допустимая температура при монтаже — от -20°C до +50°C.
• Готовая сборка проходит выходной контроль. Мы проверяем прохождение сигнала по жиле и отсутствие КЗ между проводником и экраном.

Если нужна другая длина или иное сочетание разъемов — соберем под ваш проект. Готовые варианты — в каталоге, индивидуальные — по запросу. Вопросы можно задать нашим инженерам по телефону 8 (800) 777-54-20!
