Антенна GSM/3G/4G BS-700/2700-6/8 ID MIMO (Панельная, 6-8 дБ, 2 x N-female)
Антенна GSM/3G/4G BS-700/2700-6/8 ID MIMO (Панельная, 6-8 дБ, 2 x N-female)

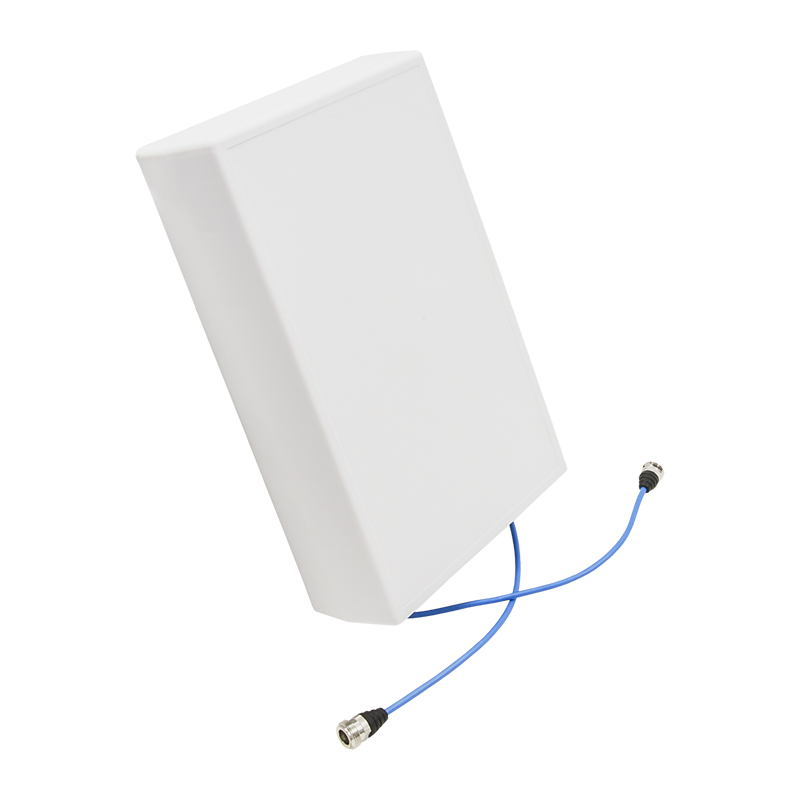

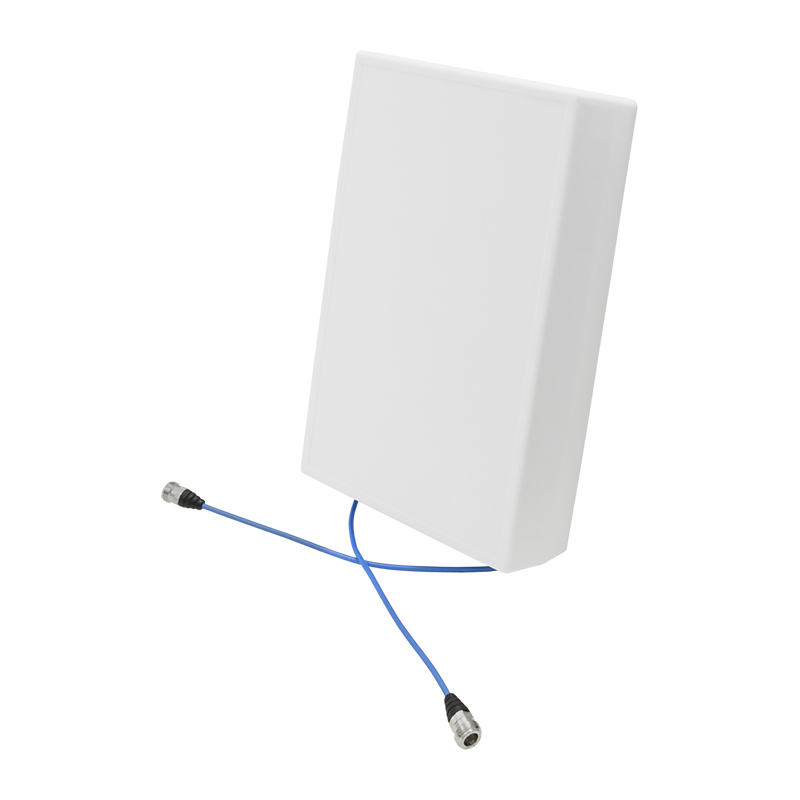

Панельная антенна для внутреннего размещения с поддержкой технологии MIMO и стандартизированными коннекторами N-типа для ВЧ-соединений.
7 500 р.
- Товар в наличии
Панельная антенна для внутреннего размещения с поддержкой технологии MIMO и стандартизированными коннекторами N-типа для ВЧ-соединений. Модель BS-700/2700-6/8 ID MIMO имеет секторную диаграмму излучения и совместима с оборудованием основных стандартов мобильных сетей 2G (GSM), 3G (UMTS) и 4G (LTE).
Антенна со стеновым креплением для систем DAS
Особенностью этой антенны по сравнению с обычными Indoor-решениями является двойная конструкция, которая обеспечивает совместимость прибора с технологией MIMO 2x2. В данной реализации технология подразумевает прием/передачу двух независимых потоков, которые различаются поляризацией сигнала. В таком режиме возможен обмен двойным объемом информации, что расширяет возможности беспроводной передачи данных.
Антенна адаптирована для работы с частотами 698–960 МГц и 1700–2700 МГц, которые применяются для основных видов мобильной связи российских операторов. В рамках этих частотных диапазонов осуществляется «вещание» основных стандартов GSM (B3/B8), UMTS (B1/B8) и LTE (B1/B3/B7/B8/B20/B38/B40). Кроме того, возможно использование этой модели в беспроводных WiFi-системах, использующих частотный диапазон 2,4 ГГц (как правило, в рамках стандарта 802.11n).
Примеры использования комнатной MIMO-антенны включают:
- Подключение в составе гибридных DAS-систем. Эти виды распределенных систем используют коаксиальную линию на последних этапах ретрансляции и задействуют пассивные антенны для распространения усиленного сигнала в помещении. Современные системы DAS часто поддерживают режим MIMO для повышения скорости и стабильности LTE-соединения;
- Использование с MIMO-репитерами. Хотя бытовые ретрансляторы с поддержкой MIMO встречаются относительно редко, такие модели существуют и для максимальной эффективности требуют подключения сервисных антенн с ортогональной поляризацией;
- Точки доступа и роутеры WiFi (2,4 ГГц). Для формирования нужной зоны беспроводной сети с точками доступа WiFi можно использовать направленные/секторные антенны. Использование модели MIMO избавляет от необходимости подключения двух отдельных излучателей.
Антенна обеспечивает коэффициент усиления между 6,5 дБи на нижних частотах и 9 дБи в верхнем диапазоне частот. «Угол обзора» излучателя имеет ярко выраженную направленность и составляет 55–70° в вертикальной плоскости и 60–78° для горизонтальной плоскости. Монтаж прибора должен учитывать местонахождение будущих пользователей беспроводной сети.
Стеновое крепление и унифицированные разъемы N-female

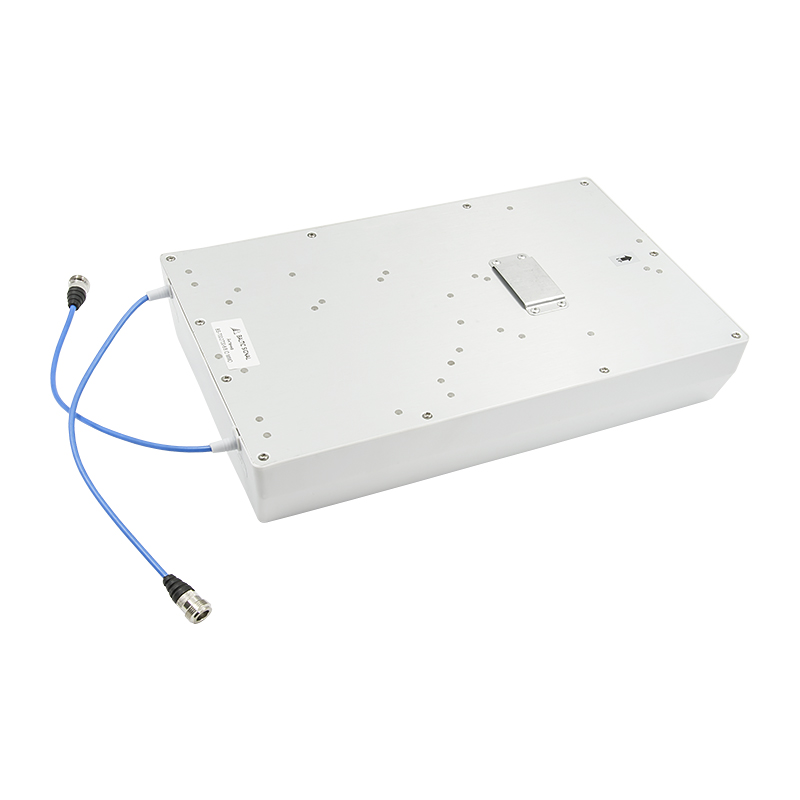

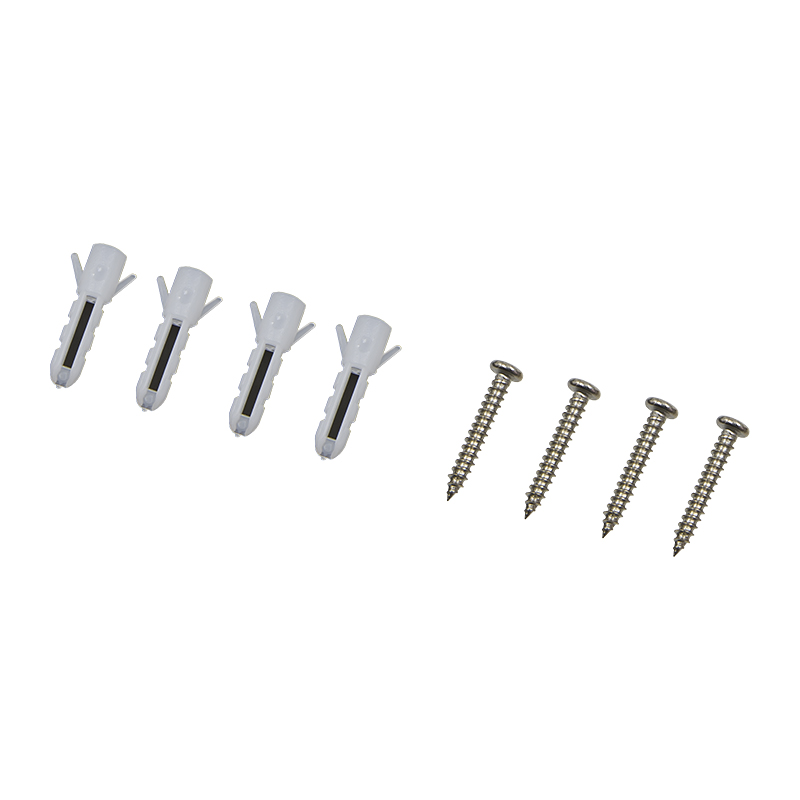

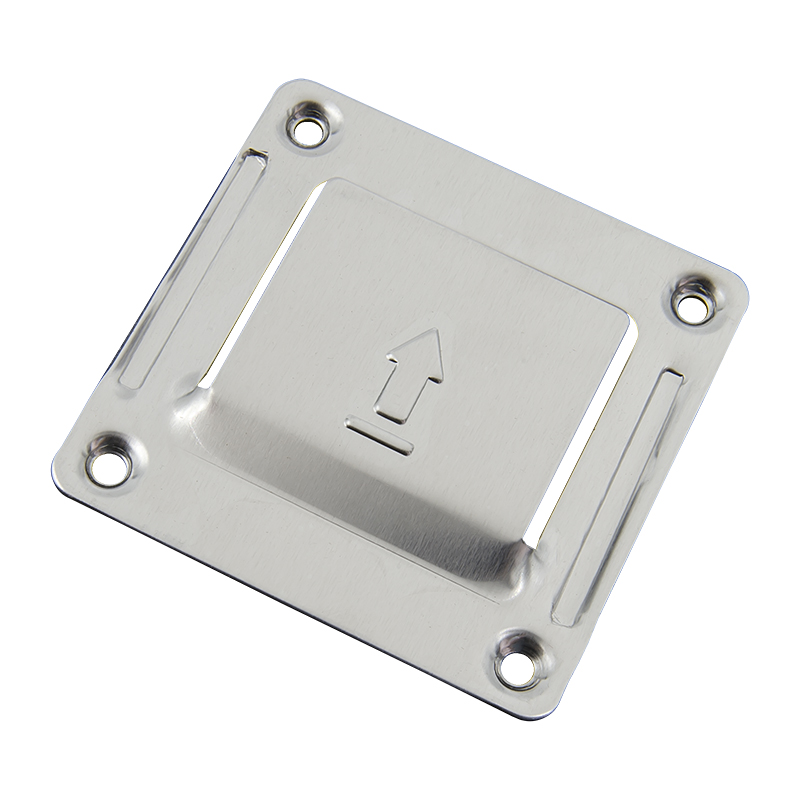

BS-700/2700-6/8 ID MIMO имеет надежное крепление на стену с помощью кронштейна (держателя), который предварительно монтируется на поверхность с использованием комплектных шурупов и дюбелей. Компактные размеры изделия (340 x 220 x 60 мм) позволяют незаметно интегрировать «панель» в офисный интерьер, разместить ее в нише, на колонне или в другом незаметном месте. Белый нейтральный пластик с приятной текстурой передней панели органично смотрится в большинстве помещений.

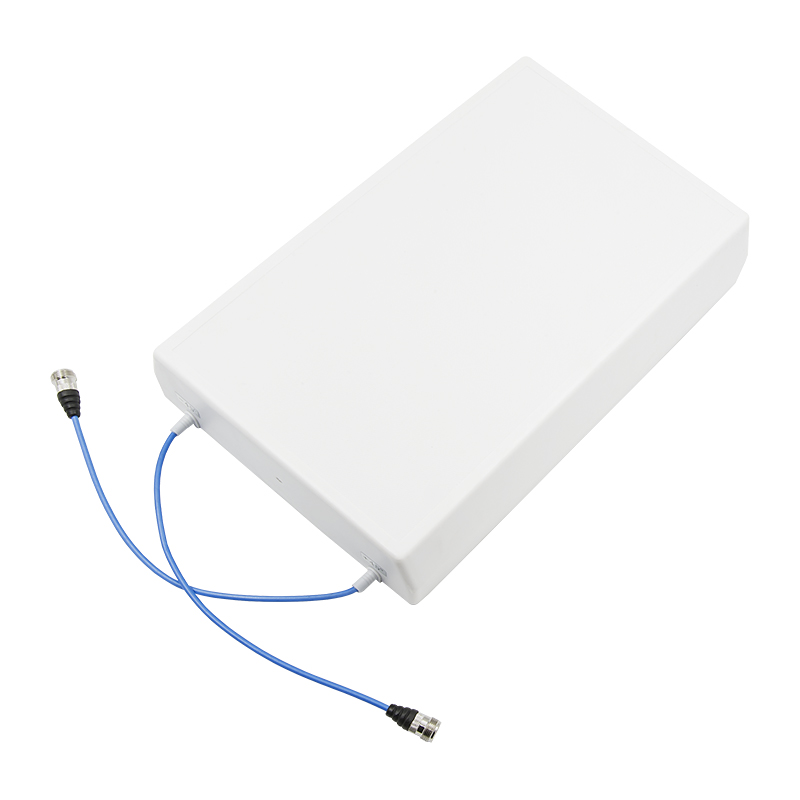

Для соединения с оборудованием используются два стандартных коннектора N-female, вынесенных из корпуса на отрезках ВЧ-кабеля. Длина кабелей — около 30 см. Такой конструктив упрощает подвод кабельных линий, не требуя от монтажника прокладки проводов к антенне сквозь стену. Для промышленных применений отдельно доступна версия антенны с коннекторами 4.3-10-female.
Антенна спроектирована с учетом применения в комплексных DAS-системах. Эта модель обладает низким показателем интермодуляционных помех, низким КСВн, высокой развязкой между портами и демонстрирует эталонную производительность при использовании с MIMO-оборудованием.
Чтобы купить BS-700/2700-6/8 ID MIMO с разъемами N-female, положите товар в корзину и оформите заказ онлайн. Сотрудники Baltic Signal готовы ответить на ваши вопросы об оборудовании или разработать персональный проект усиления связи по телефону 8 800 777-54-20!
Частотные диапазоны | 698–960 МГц, 1700–2700 МГц |
Коэффициент усиления | 6,5–9 дБи |
Ширина диаграммы направленности в вертикальной плоскости | 55–70° |
Ширина диаграммы направленности в горизонтальной плоскости | 60–78° |
Волновое сопротивление | 50 Ом |
Поляризация | наклонная (X-pol) |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,8 |
Уровень интермодуляционных искажений третьего порядка (PIM3) | ≤ 150 дБн |
Развязка между портами | ≥ 20 дБ |
Максимальная подводимая мощность |
50 Вт |
ВЧ-разъем | 2 x N-female |
Длина кабелей | 30 см |
Степень защиты оболочки | IP40 |
Материал корпуса | АБС-пластик |
Рабочая температура | от -40°C до +65°C |
Температура хранения | от -55°C до +80°C |
Размер | 340 x 220 x 65 мм |
Вес | 950 г |
Комплектация | антенна, комплект крепежа, паспорт |
