ASTRA MIMO POE BOX — готовое решение для развертывания WiFi-сети с радиусом действия до 200 м и доступом к мобильному интернету через SIM-карту сотового оператора. Комплект включает всепогодный 4G-роутер с антенной и выносную точку доступа WiFi повышенной мощности. Обновленная версия 2025 года получила свежую компонентную базу и поддержку сотовых сетей LTE-Advanced со скоростью до 1000 Мбит/с (Cat. 16).

Чаще всего решения серии POE BOX используются на открытых площадках, когда нет технической или экономической возможности провести интернет по оптоволокну или необходимо обеспечить резервный способ связи. Комплект демонстрирует высокую производительность и применяется на загородных участках, придомовых территориях, промышленных полигонах и других крупных объектах.

Система POE BOX: принцип работы

Комплект оборудования состоит из нескольких компонентов, которые образуют общую систему для создания обширной WiFi-зоны с интернет-доступом:

• Уличный роутер ASTRA MIMO POE BOX. Ключевой элемент системы, объединяющий роутер, модем и антенну для усиленного приема сигнала в зонах слабого покрытия. Все компоненты уличного блока (плата маршрутизатора, модем, преобразователь питания) установлены в гермобоксе приемной антенны;
• Встроенный модем категории LTE Cat. 16. Сотовый модуль поддерживает технологию MIMO и агрегацию частот (объединение до 5 несущих). Максимальная скорость загрузки — 1 Гбит/с. Предусмотрена совместимость со всеми российскими частотами 4G-интернета и любыми тарифами (в том числе смартфонными). При использовании за пределами 4G-покрытия модем работает в режиме 3G;
• Направленная панельная антенна с усилением 10–15 дБи. Роутер и модем установлены в гермобоксе антенны, которая может принять сигнал сотовой связи даже на большом удалении от ближайшей сотовой вышки (до 15 км). Антенна поддерживает все операторские частоты в России;

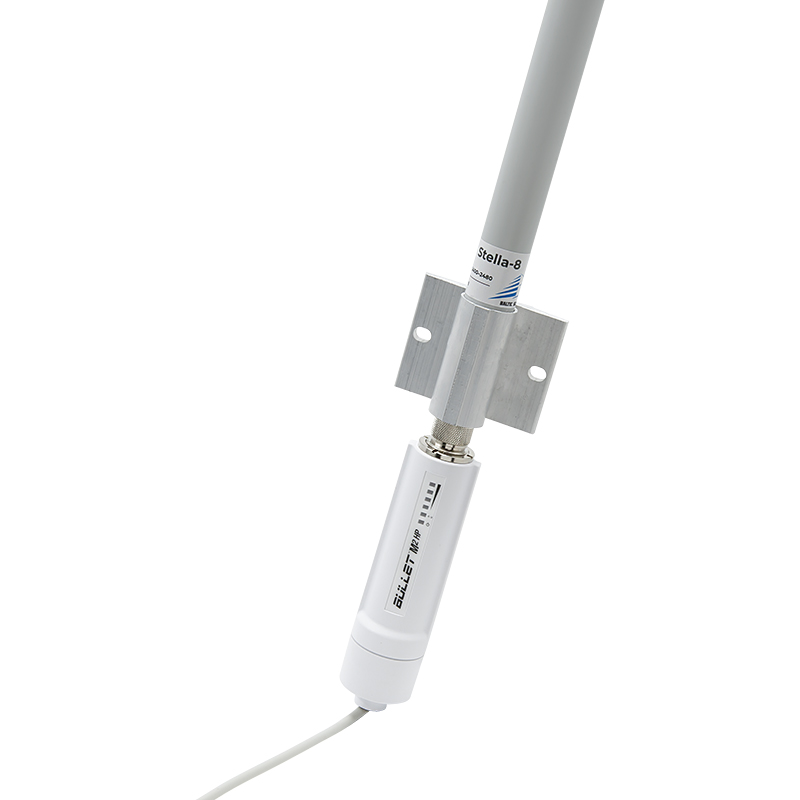

• Точка доступа повышенной мощности. К уличному блоку кабелем подсоединяется точка доступа Ubiquiti с выходной мощностью 600 мВт. Для лучшего покрытия с точкой доступа используется всенаправленная антенна Stella-8. Эта точка доступа способна обеспечить устойчивое WiFi-покрытие на площади 1 га.

Основной блок ASTRA MIMO POE BOX рекомендуется закрепить на выносной мачте или на крыше здания с помощью кронштейна. Чтобы получить наилучшее качество связи, направьте панельную антенну в сторону близлежащей базовой станции оператора.

Роутер имеет два Ethernet-выхода: один для питания по технологии Passive PoE и второй для подключения точки доступа WiFi. Поскольку на второй порт подается «сквозное» питание, вся система требует лишь одной электрической розетки, которая может быть расположена на расстоянии 100 м от устройств!

Две беспроводные сети и проводное Ethernet-подключение

Интернет-станция предоставляет пользователям несколько способов подключения, среди которых две беспроводные сети и кабельное соединение:

• Основная беспроводная сеть на частоте 2,4 ГГц создается точкой доступа Ubiquiti Bullet M2 HP. Благодаря повышенной мощности передатчика, эта сеть функционирует на большой дистанции (до 200 м по прямой). Максимальная скорость интернета при подключении к внешней точке доступа — 100 Мбит/с;
• Дополнительная WiFi-сеть создается самим уличным блоком. Эта сеть действует на расстоянии 40–50 м и может использоваться для подключения пользователей, если точка доступа Ubiquiti размещается на большом расстоянии от самой интернет-станции. Встроенная точка доступа работает на частотах 2,4 и 5 ГГц с максимальной скоростью 867 Мбит/с;
• Также у пользователя сохраняется возможность подключить интернет-станцию к персональному компьютеру, коммутатору или другому маршрутизатору. Подключение происходит через инжектор. Максимальная скорость при таком подключении — гигабит (1000 Мбит/с).

Дальность действия WiFi-сети обусловлена не только мощностью точки доступа, но также окружающим рельефом, препятствиями и параметрами самих пользовательских устройств. По мере удаления от точки доступа скорость соединения может снижаться.

Технология питания PoE: один кабель, который подключает всё

Питание уличного блока осуществляется по технологии Passive PoE. Этот метод питания подразумевает, что данные и необходимое напряжение транслируются по витой паре, то есть с помощью обычного патч-корда. При этом длина кабеля ограничена лишь стандартом Ethernet, что позволяет размещать оборудование на большом расстоянии от электрической розетки. За «подмешивание» питания в данные отвечает отдельное устройство — инжектор, который и подключается к электрической сети.

• Уличный блок POE BOX подключается к инжектору питания 20-метровым всепогодным кабелем. При необходимости вы можете использовать кабель большей длины или удлинить кабель при помощи соединителя RJ-45 из комплекта;
• Точка доступа Ubiquiti подсоединяется к PoE-выходу уличного блока 2-метровым патч-кордом. При необходимости длина этого провода также может быть увеличена;
• В комплекте предусмотрен третий патч-корд, которым вы можете подключить систему к ПК, свитчу или роутеру (порт LAN на инжекторе питания).

Такая технология питания придает гибкость в использовании оборудования, позволяя разместить компоненты системы удобным именно для вас образом!

Преимущества и особенности:

• Приемная антенна с усилением 10–15 дБи и поддержкой всех частот;
• Совместимость с современными сетями LTE-Advanced (Cat. 16 до 1000 Мбит/с);
• Любые операторы и тарифные планы (есть поддержка смартфонных тарифов);
• Точка доступа WiFi мощностью 600 мВт с дальностью действия до 200 м;
• Дополнительная WiFi-сеть вокруг уличного блока (например, для настройки);
• Технология PoE для питания всех компонентов (возможность разместить оборудование на большом расстоянии от розетки).

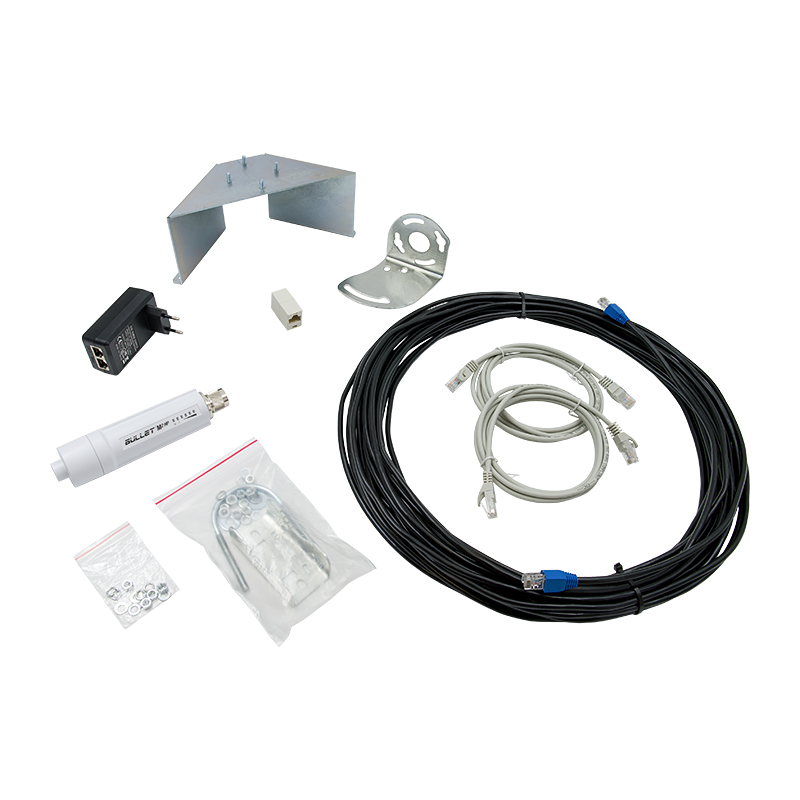

Состав комплекта:

• Внешний 3G/4G-роутер ASTRA MIMO POE BOX
• Точка доступа Ubiquiti Bullet M2 HP
• Внешняя WiFi-антенна Stella-8 (круговая, 8 дБи)
• Инжектор питания PoE (48В, 0,5А)
• Уличный Ethernet-кабель длиною 20 метров
• Два Ethernet-кабеля (патч-корда) длиною 2 м
• Соединитель RJ-45 — RJ-45 (опция для удлинения)
• Крепежные элементы
