BS-GSM/DCS/3G-80-kit — комплект для усиления сотовой связи и интернета на площадках до 800 м². Одновременная работа в диапазонах 900, 1800 и 2100 МГц закрывает потребности в голосовой связи, 3G и 4G/LTE без необходимости выбирать между операторами или стандартами. В набор входят уличная и комнатная антенны, репитер и кабельные трассы — все для самостоятельной установки.

Три диапазона частот и их роль в системе связи

Работа сразу в трех диапазонах — не маркетинговый аргумент, а техническая необходимость: разные операторы и разные задачи требуют разных частот. Вместе они гарантируют, что мобильной связью и интернетом смогут воспользоваться абоненты любых операторов и типов устройств (от старых «звонилок» до современных смартфонов и модемов):

• 900 МГц (GSM-900, LTE B8) — самый «живучий» диапазон. Длинная волна 900 МГц проходит сквозь стены зданий и лесной массив там, где более высокие частоты уже затухают. Именно на 900 МГц держится голосовая связь GSM/2G в большинстве труднодоступных мест: подвалах, цокольных этажах, зданиях старой постройки с толстыми кирпичными стенами. Сегодня этот диапазон также переводится в режим LTE, чтобы предоставить абонентам интернет с труднодоступной местности;
• 1800 МГц (GSM-1800, LTE B3) — диапазон, который отвечает одновременно за GSM и мобильный интернет четвертого поколения. У МТС, Мегафона, Билайна и T2 именно на 1800 МГц развернуты основные LTE-сети. Когда смартфон показывает медленный интернет или соединение рвется при загрузке файлов — чаще всего причина в слабом сигнале именно этого диапазона;
• 2100 МГц (UMTS-2100, LTE B1) — основной диапазон 3G, который постепенно переводится операторами в LTE-стандарт. Используется всеми операторами и имеет широкое распространение в городах, пригородных районах, промзонах и т. п.

Мощность и реальная площадь

Выходная мощность 1 Вт относит BS-GSM/DCS/3G-80 к классу полупромышленных репитеров для помещений большой площади. Паспортный диапазон покрытия составляет от 200 до 1500 м², однако реальный результат зависит от двух факторов: уровня сигнала снаружи и архитектуры здания. В доме с несущими стенами из кирпича или монолита площадь будет меньше, чем в каркасном строении с гипсокартонными перегородками. Ориентир в 800 м² соответствует типичному загородному дому или офисному этажу при среднем уровне сигнала на улице.

Если сигнал снаружи отсутствует полностью — ни одна система усиления не поможет. Прежде чем планировать монтаж, стоит проверить уровень приема в точке установки уличной антенны: для надежного усиления требуется, чтобы аппарат определял и подключался к сотовой сети оператора.

Схема и принцип установки

В основе системы — разделение на донорную и сервисную зоны. Уличная антенна SOTA-6 принимает сигнал оператора и по кабельной трассе подает его на вход репитера. Репитер усиливает сигнал и через вторую трассу направляет его на комнатную антенну VITA-5, которая уже распределяет его по помещению.

В обратную сторону цепочка работает так же: сигнал смартфона идет от комнатной антенны через репитер к уличной и дальше на базовую станцию. Максимальный коэффициент усиления на прием составляет 80 дБ, на передачу — 75 дБ.

Каждый компонент набора закрывает свою часть задачи, и вместе они образуют законченную систему:

• Репитер BS-GSM/DCS/3G-80 — центральное звено: именно он усиливает сигнал и управляет всей цепочкой. Металлический корпус с естественным охлаждением рассчитан на круглосуточную работу без перегрева. Имеется ручная регулировка для снижения мощности на 31 дБ с шагом 1 дб. На панели — цифровой дисплей с текущими значениями настроек и три светодиода по числу диапазонов. Зеленое свечение говорит о штатном режиме, переход в красный означает перегрузку;
• Уличная антенна SOTA-6 отвечает за захват сигнала снаружи. Направленная панельная конструкция с усилением 10–15 дБи хорошо работает на средних и больших расстояниях до базовой станции, а пластиковый защитный корпус устойчив к любой погоде;
• Комнатная антенна VITA-5 распределяет усиленный сигнал внутри. Небольшие габариты и штатный крепеж позволяют разместить ее на стене или колонне без лишних хлопот с монтажом;
• Две кабельные сборки марки 5D-FB длиной по 10 метров соединяют антенны с репитером. Кабель этой марки выбран не случайно: при стандартных длинах трасс потери на нем минимальны и не влияют на итоговое усиление. Если планируемая длина трасс превышает 10 метров, сборки изготавливаются под нужный размер — подробнее на странице кабельных сборок на заказ.

Чтобы купить набор усиления BS-GSM/DCS/3G-80-kit, оформите заказ через корзину на сайте. Информация по оплате и доставке размещена в тематических разделах. Требуется консультация по подбору или монтажу? Звоните по номеру 8 (800) 777-54-20!

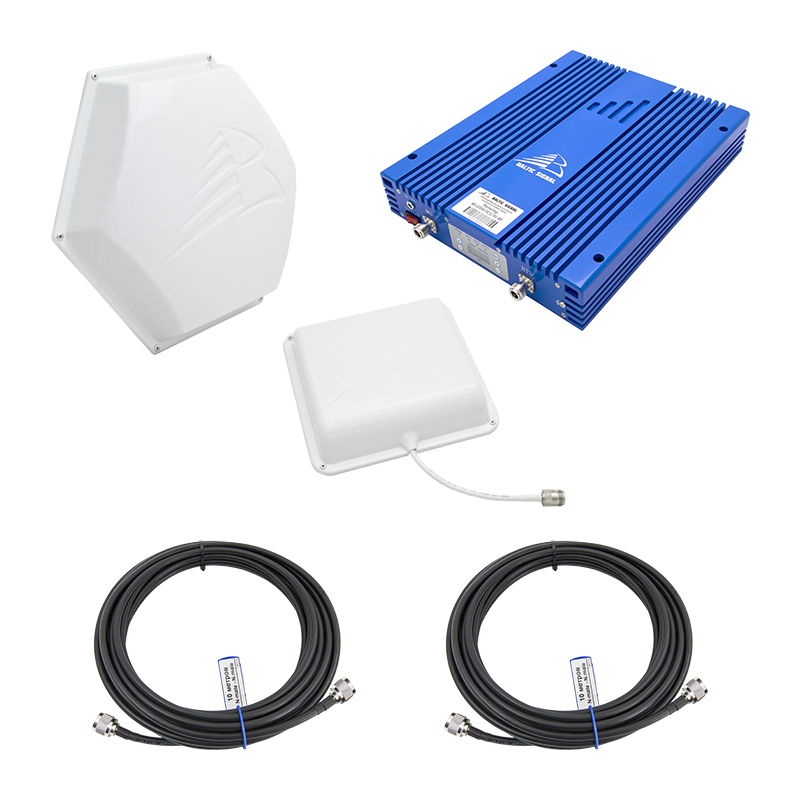

Состав комплекта:

• Уличная антенна SOTA-6 (панельная, 10–15 дБи)
• Кабельная сборка N-male — 10 метров 5D-FB — N-male
• Репитер Baltic Signal BS-GSM/DCS/3G-80
• Кабельная сборка N-male — 10 метров 5D-FB — N-male
• Комнатная антенна VITA-5 (панельная, 7–10 дБи)
