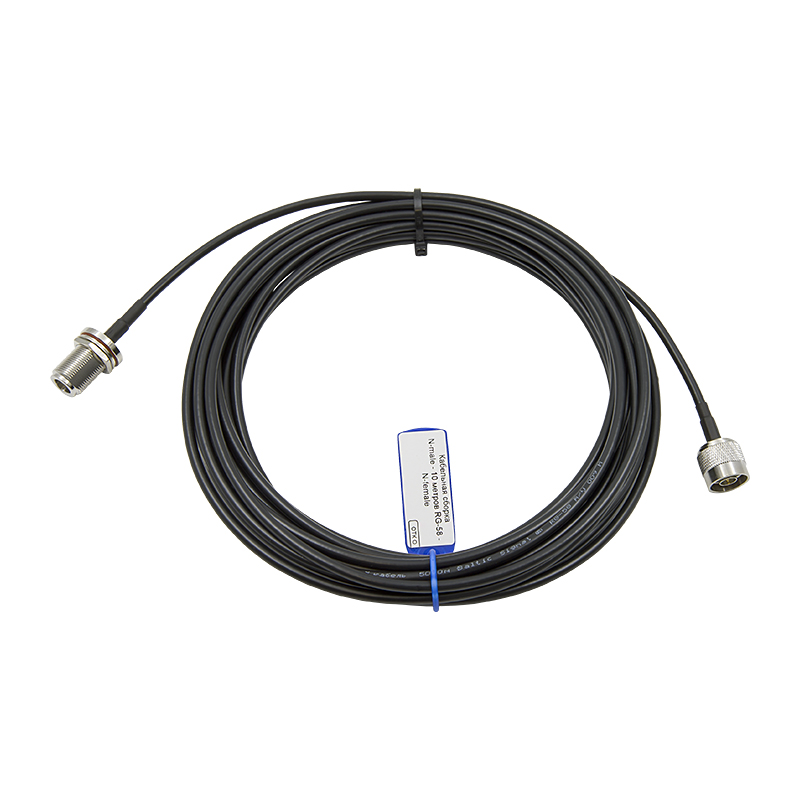

Десять метров кабеля RG-58 A/U с разъемом N-male на одном конце и N-female на другом — вариант для трасс, где расстояние между точками подключения выходит за пределы одной комнаты. Такая сборка подходит для прокладки между этажами, вдоль всего периметра помещения или для соединения оборудования, разнесенного по разным частям объекта.

Когда без десяти метров не обойтись?

Чем больше объект, тем чаще возникает потребность протянуть кабель через несколько преград сразу: спуститься с чердака, где закреплена антенна, до цокольного этажа; провести линию через коридор длиной в половину здания; соединить оборудование в разных концах производственного цеха. На таких дистанциях короткие перемычки уже не работают — нужен цельный отрезок без промежуточных соединений, каждое из которых потенциально добавляет потери сигнала.

Десятиметровая сборка закрывает этот диапазон задач одним отрезком кабеля. Разъемы разного типа на концах — N-male и N-female — дают возможность подключиться напрямую к существующей линии без переходников, если на другом конце уже установлен ответный разъем того же типа.

Что внутри кабеля?

RG-58 A/U — коаксиал со сплошной медной жилой ⌀1,0 мм. В отличие от составных или посеребренных аналогов, цельная медь дает стабильную проводимость по всей длине без переходных сопротивлений на стыках материалов. Диэлектрик — вспененный полиэтилен ⌀2,9 мм. Экранирующий слой состоит из двух компонентов: алюминиевой фольги, сплошным слоем окружающей диэлектрик, и оплетки из луженого омедненного алюминия. Совокупная эффективность экранирования — не менее 90 дБ, этого достаточно, чтобы кабель не собирал наводки при прокладке рядом с другими линиями и оборудованием. Оболочка из ПВХ черного цвета держит целостность при температурах от -60°С до +70°С.

Потери сигнала растут пропорционально длине кабеля, и на десяти метрах эта величина уже заметна: на частоте 900 МГц сборка вносит затухание около 3,65 дБ, на 2700 МГц — около 6,9 дБ. Для большинства систем радиосвязи это остается в допустимых пределах, но при работе с маломощным исходным сигналом стоит заранее оценить бюджет линии — не окажется ли уровень сигнала на выходе ниже минимально необходимого для устойчивой работы приемника.

Конструкция разъемов и процесс изготовления

N-male — штыревой разъем резьбового типа, N-female — ответное гнездо. Резьбовая фиксация серии N остается одним из самых надежных способов соединения в ВЧ-технике: контакт не нарушается ни от вибрации, ни от случайного натяжения кабеля при прокладке. Эти виды разъемов используются на репитерах, уличных антеннах, профессиональной радиоаппаратуре.

• Крепление разъема к кабелю выполнено обжимом: металлическая муфта плотно охватывает оплетку и оболочку под давлением кримпера. Центральный контакт напаивается на жилу. Такое соединение не разбалтывается со временем в отличие от прижимных разъемов, где фиксация держится только на резьбе гайки;
• Стык кабеля с разъемом закрыт термоусадкой: защита от влаги и конденсата актуальна, если трасса проходит через улицу, чердак или другое помещение с перепадами температуры и влажности;
• Комплектующие Baltic Signal: при изготовлении используются кабель и разъемы собственной марки, чьи параметры проверены на практике и не меняются от партии к партии;
• Каждая готовая сборка проходит контроль: линия прозванивается на целостность жилы, проверяется отсутствие короткого замыкания между жилой и экраном, оценивается качество обжима разъемов. На готовое изделие крепится ярлык с указанием длины и марки кабеля — удобно для учета, когда на объекте одновременно работают несколько типов кабельных сборок.

В каталоге доступны сборки других длин с аналогичным набором разъемов — от коротких перемычек до протяженных трасс. Нестандартное сочетание длины и типа коннекторов можно собрать индивидуально.
